NCデータのサンプルです


このNCデータは、NCVCと言うソフトで出力したNCデータです
NCVCはフリーソフトですが、NCデータの出力やビューワー機能も装備しています。
CAD機能は搭載していないので、作図はCADソフトなどで行います。
Jw_cadデータやDXFデータの読み込みが可能です。
※　このデータ出力時は、NCVCの工作機械、切削パラメータなどは、特に変更していません。
　　設定により、加工機械に合わせる事も可能です。
%
G90G54G92X0Y0Z10.
M08
S3000M03
G00X7.748Y13.14
Z1.
G01Z-2.F100.
X11.948Y37.601F300.
X20.844Y12.893
X24.55Y36.613
G00Z1.
X41.846Y30.93
G01Z-2.F100.
Y35.872F300.
X30.727Y36.613
X27.515Y12.893
X39.128Y12.151
X40.364Y15.858
G00Z1.
X48.023Y36.613
G01Z-2.F100.
X50.988Y10.422F300.
X62.354Y36.366
G00Z1.
X77.526Y30.263
G01Z-2.F100.
Y35.205F300.
X66.407Y35.946
X63.195Y12.226
X74.808Y11.484
X76.043Y15.191
G00Z10.
M09
M05
X0Y0
M30
%

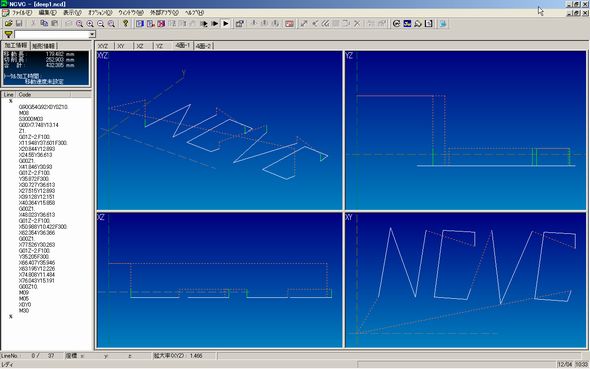

上のNCデータをNCVCで描画した画像です
NCVCで出力

この画像は、MeshCAMと言う、低価格の3DCAMソフトの体験版で出力したNCデータを
NCVCで描画して見た画像です
MeshCAMの例
