PCBE メニュー・ツールバー

PCBEのメニューやツールバーを簡単に説明します

ファイル	編集	作画	表示	設定

ライン・アパーチャ選択	レイヤー選択/設定

ツールバーの説明
	レイヤー選択	名前や色などのレイヤーの設定を行います
	要素選択	パーチャーやパッドNoを選択します
	丸ランド作画	丸ランドを作画します
	角ランド作画	角ランド作画します
	ライン／多角形作画	連続でラインを作画します。右クリックで終了
	パッド作画	パッド作画します
	文字列作画	マウスを左クリックすると、入力ダイアログボックスが現れます
	変形	要素を変形させます
	削除	マウスを左クリックで要素を選び、さらに左クリックで削除されます
	平行線／中間線	マウスを左クリックで要素を選択して、さらに左クリックする 間隔、長さ、本数、方向を指定する。中間線はシフトキーを使用する
	接続／伸縮／分割	ラインとラインを接続や伸縮、またラインの分割を行います
	変更	要素のアパーチャやレイヤーの変更を行います
	塗潰し／解除／窓抜き	ラインで囲まれた範囲の塗潰しや窓抜き、その解除を行います
	複数	この複数で要素を複数選択して、コピーや移動、その他の動作を行う
	移動	要素を移動させます
	結合／分解／部品	グループ化や部品の読み込み/登録を行います 要素を選択前にボタンをクリックと要素選択後にボタンでは、違います
	切取	切り取って、クリップボードに移動します
	コピー	クリップボードにコピーします
	貼付け	クリップボードから要素の貼付けを行います
	反転	複数選択ボタンで選択してから移動ボタンをクリックして、そして左クリックで位置を指定すると、反転ボタンが有効になる
	回転	上記と同じ要領ですが、ダイアログボックスに角度を入力
	数値入力	要素の開始点などを数値入力で行います
	交点入力	ラインの交点や端点を拾って作画します
	拡大	ボタンのクリックやマウスでの枠操作で拡大を行います
	縮小	ボタンのクリックやマウスでの枠操作で縮小を行います
	グリッド入力	グリッド間隔の設定をします

ガーバーファイルの入出力

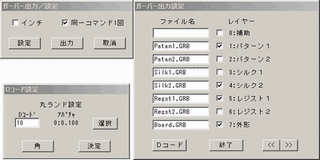

ガーバーファイルの出力 ファイル名やアパーチャ、レイヤーの設定などを行います Dコード設定では丸/角ランドの設定が可能 インチ出力は有効桁数とミリから変換する関係上、精度が落ちるそうです 下記はサンプルのSAMP2.PCBをガーバー出力で作成した各種ファイルです ●gout.lst　●GOUTINI.DAT　●Board.GRB ●Patan1.GRB　●Regst1.GRB　●Silk2.GRB

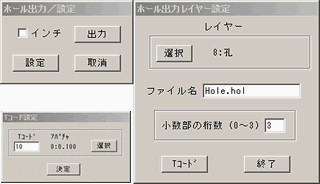

ホール出力 ドリルファイルの出力を行います インチ出力では精度が落ちるそうです 丸ランドのみ、ファイル出力されます。角ランド、ラインは不可 ホール出力で出力した各種ファイルです ●hout.lst　●HOUTINI.DAT　●Hole.hol

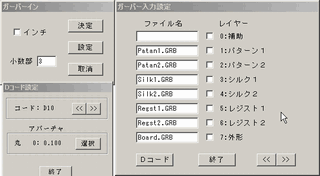

ガーバーファイルの入力 ファイル名やアパーチャ、レイヤーの設定などを行います 現在アパーチャは、丸/正方形のみをサポートしています 　円弧,円は多角形で近似します 　単位は、ファイル内にインチ指定があれば優先します 座標系は絶対のみをサポートしています
